清晨叫醒你的智能手環，通勤時幫你導航的手機，還有廚房裏把飯煮得剛好的電飯煲——這些天天用的東西里，都藏着同一個身影。它不是什麼神祕黑科技，也不是虛構的魔法，是真實存在的材料，我們給它起名叫作“電子世界裏的魔力石頭”，幾乎所有現代設備的核心都靠它運轉。這塊看似普通的材料，像文明的神經中樞一樣，悄悄帶動着我們生活的每一次變化。今天咱們就揭開它的面紗，看看這塊“石頭”怎麼從實驗室走到全世界，成爲了改變人類文明的關鍵力量。

前世：神祕的“兩面派”物質

要說半導體是什麼，我們得先從材料世界的“二元對立”說起。在半導體登上歷史舞臺之前，物質世界涇渭分明：像銅、鐵這類能順暢導電的，被稱爲“導體”，好比暢通無阻的高速公路；而像塑料、橡膠這類完全阻擋電流的，則是“絕緣體”，如同密不透風的圍牆。

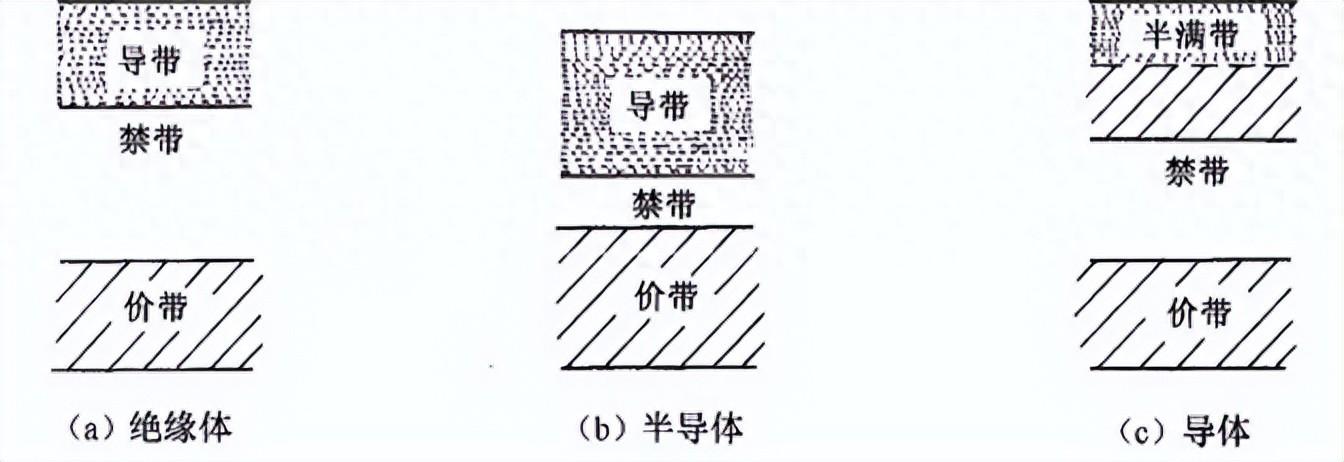

絕緣體、半導體和導體的能帶示意圖

（圖片來源：《半導體物理學》）

半導體，恰恰是介於二者之間的“兩面派”。更神奇的是，它能像門閂一樣控制電流的開關。它的導電性並非一成不變——不像導體那樣“死心塌地”，也不像絕緣體那樣“頑固不化”，而是會受到溫度、光照，特別是摻入微量雜質的影響。

早在19世紀，科學家就注意到了硫化鉛、氧化亞銅等材料的這種“古怪”的行爲。但在當時，它們僅僅被用作“檢波器”，安置在早期收音機中捕捉微弱的無線電信號。此時的它就像一顆被埋在沙子裏的小寶石，沒人發現其真正的價值。

直到20世紀三四十年代，量子力學的興起，才真正揭開了半導體導電性的謎團。它的祕密藏在內部那精巧的能帶結構裏。我們不妨將其想象成一座層次分明的“電子停車場”：價帶就像停滿了電子的“滿車庫”，電子們緊密相挨，幾乎沒有活動空間；而導帶則是空蕩的“高速車道”，只有獲得足夠能量的電子，才能越過能隙，從“車庫”躍上“車道”，化身爲自由的電荷，參與電流的流動。當電子離開原本的位置後，車庫裏便出現一個空位——這就是“空穴”。它會吸引周圍的電子不斷填補，從而讓“空穴”看似在反方向移動。

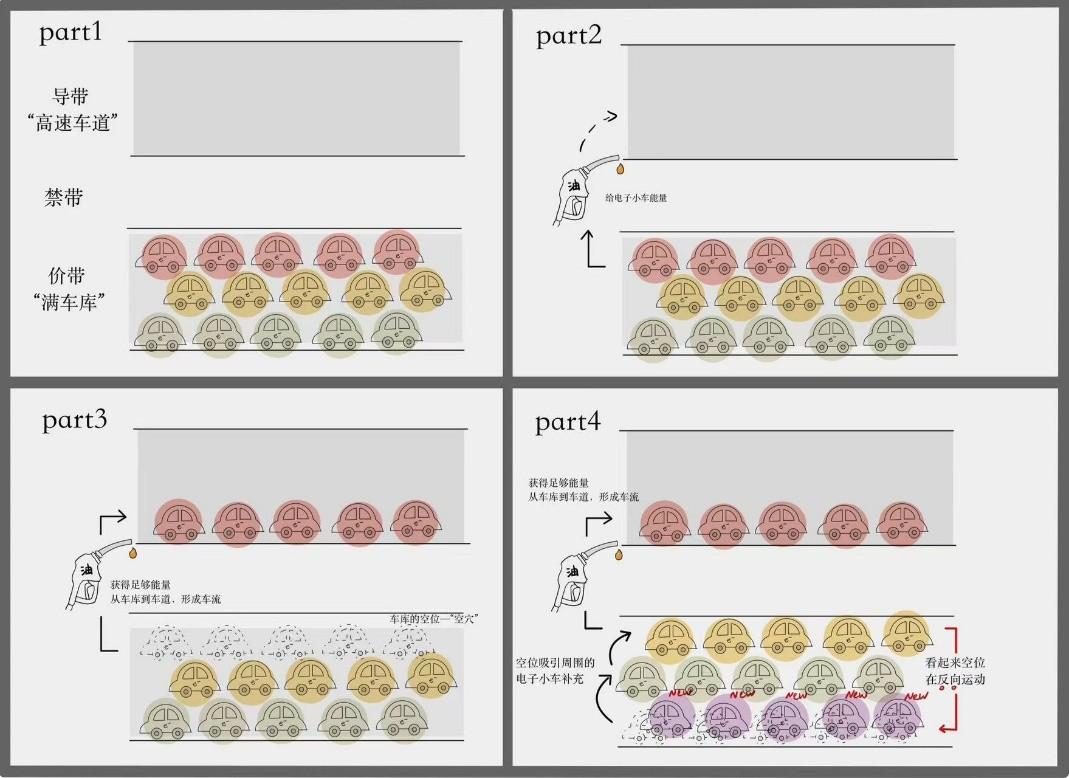

圖以電子停車場類比，展示價帶、導帶中電子與空穴的行爲

（圖片來源：作者繪製）

於是，在半導體裏面，電子和空穴會一起運動形成特別的狀態。這種雙重導電的方式，讓半導體有了既不像導體也不像絕緣體的獨特電學性質，也爲後來的電子革命留下了伏筆。不過那時候，它還只是實驗室裏讓人感興趣的“科學寶貝”，能改變世界的巨大潛力還在等着被人發現。

誕生：改變世界的“點金石”——晶體管

在半導體真正“發光”之前，電子設備的核心是笨重的“真空管”。且看1946年問世的第一臺通用計算機ENIAC：它使用了1.8萬隻真空管，佔地170平方米，活像一間電子“溫室”，功耗高達150千瓦，每次啓動都足以讓整個街區的燈光爲之一暗。

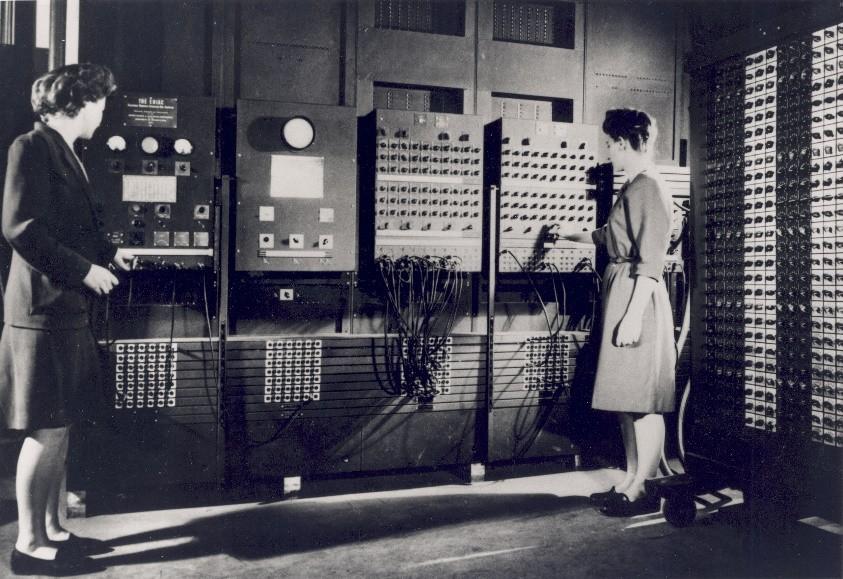

1946年問世的第一臺通用計算機 ENIAC

（圖片來源：Wikipedia）

1947年，變革悄悄開始了。美國貝爾實驗室裏，巴丁、布拉頓和肖克利三位科學家做出了世界上第一個晶體管。這個發明後來被稱作“20 世紀最偉大的發明”，不光讓他們拿到了諾貝爾物理學獎，也讓人類正式走進了信息時代。

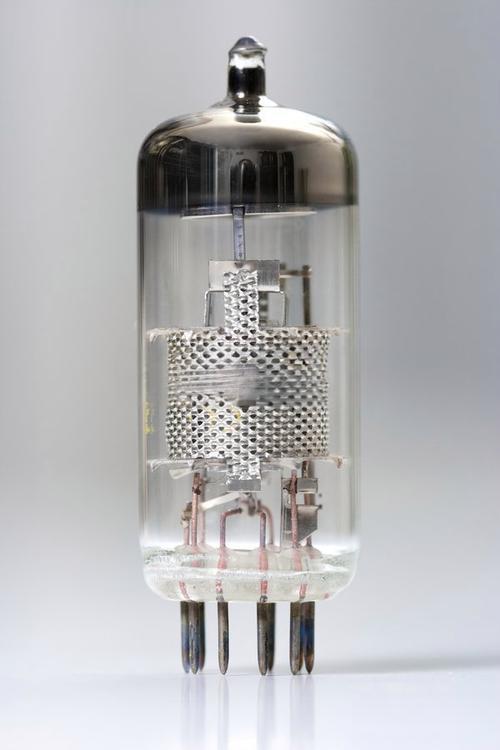

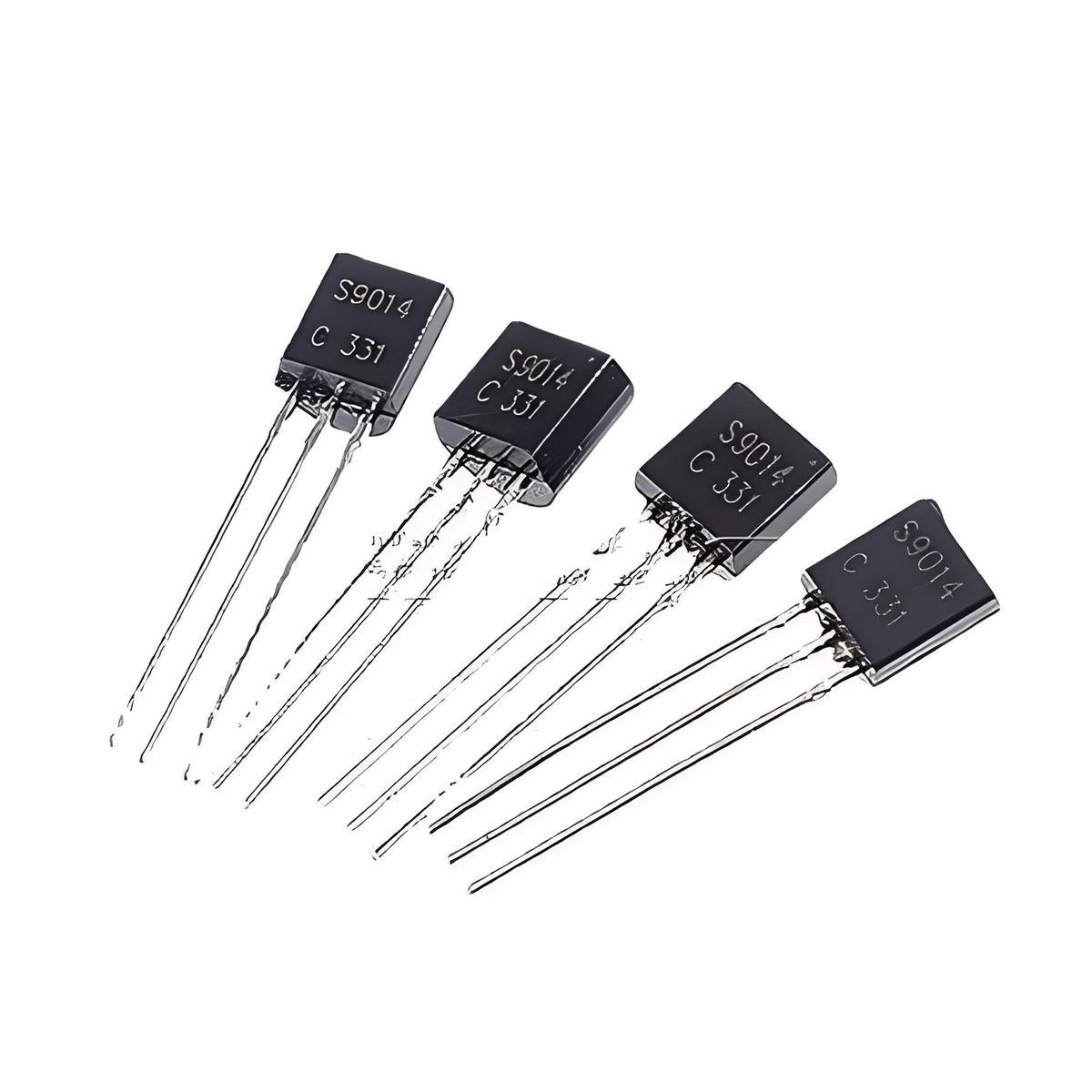

真空管（左）和晶體管（右）

（圖片來源：新視界）

你可能會問：晶體管究竟是什麼？它有何魔力？

我們可以將它比作一個精準的微型水龍頭：只需用極小的力氣（微弱的電流或電壓）擰動閥門，就能控制遠大於此的“水流”（強大的輸出電流）。這就是它的“開關功能”，對應着計算機世界最底層的“0”（關）與“1”（開）。同時，它還能扮演“擴音器”的角色，將微弱的電信號放大成千上萬倍，讓我們能清晰地通電話、聽廣播、看視頻。

晶體管的出現是革命性的。它憑藉小巧、可靠、省電、長壽的絕對優勢，將笨重的真空管“趕下了臺”。從此，人們得以製造出便攜的收音機、輕便的計算機。半導體，不再只是一塊“特殊材料”，而是撐起了一個全新的產業，真正推開了信息時代的大門。

今生：從晶體管到芯片——一場集成革命

單個晶體管雖然小巧，但要想建造複雜的計算機，需要成千上萬個晶體管相互連接，這依然是項龐大的工程。

1958年有了轉折，科學家基爾比等人想了個大膽的主意：能不能把多個晶體管、電阻、電容這些元件，還有它們之間的連接線路，全都集成在同一塊半導體晶片上製造呢？這個聰明想法催生出了“集成電路”，就是咱們常說的“芯片”。它從根上解決了元件間連線複雜的問題，也讓電子元件從“分立”變成了“集成”，從此開啓了微電子時代。

此後，半導體技術就像坐上了“火箭”，沿着“摩爾定律”的軌跡狂飆突進。這條定律是英特爾創始人戈登・摩爾提出的：集成電路上能裝的元器件數量，約每18-24個月就會翻一倍，性能也跟着提升一倍。

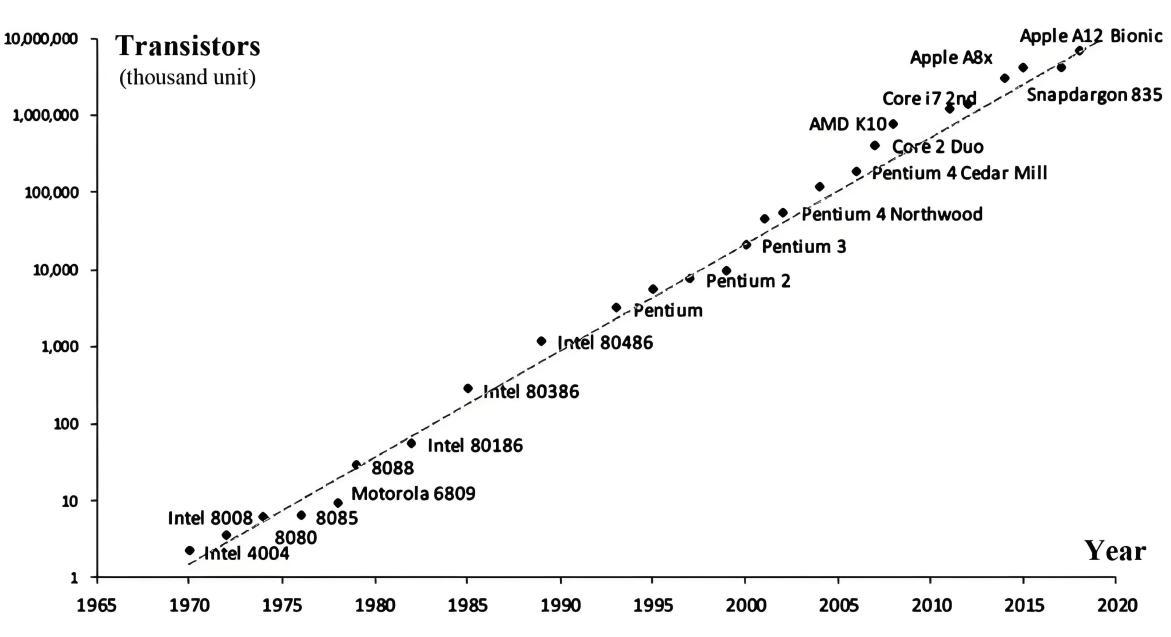

摩爾定律

（圖片來源：參考文獻[1]）

這意味着尺寸上，早期芯片元器件以微米爲單位，如今已縮小至納米級，相當於將一根頭髮絲拆分成數萬份；性能上，從最初只能容納幾個晶體管到現在指甲蓋大小的芯片可集成數百億個，運算速度較早期計算機提升上億倍；成本上，單個晶體管的平均價格急劇下降，這也使得電子設備可以進入尋常百姓家。而我們今天的數字世界，就是建立在集成電路這塊“魔力基石”之上的。

應用：無處不在的“數字心臟”

如今的半導體芯片，早已不再是藏在實驗室裏的精密元件，而是像空氣般無孔不入地融入生活，成爲萬千設備跳動的“數字心臟”。

在計算和通信領域，芯片一直是核心。CPU是計算機和手機的“大腦”，管着數據處理和指令執行；內存和硬盤像“智能倉庫”，存着照片、文檔這些數據，要用的時候就能取；通信芯片則是連接世界的“橋樑”，支持Wi-Fi上網、5G視頻通話這些功能。

日常生活裏，電視、冰箱、空調、智能手錶這些設備也都離不開芯片。電視能顯示清晰畫面，冰箱能精準控溫，智能手錶能監測健康，這些功能都要靠芯片精準控制。

在更廣闊的工業與能源領域，芯片同樣發揮着至關重要的作用。工業機器人依靠它完成毫釐不差的操作；電網的智能系統通過它調節電流，避免斷電風險；新能源汽車中的自動駕駛系統，也仰賴多個芯片協同工作，實時處理路況與安全信息。

往未來看，不管是人工智能的深度學習、量子計算的潛力，還是物聯網的萬物互聯，都得靠半導體芯片這顆“數字心臟”提供動力。

挑戰與未來：“後摩爾定律”時代的探索

如今，我們正面臨一個核心挑戰：摩爾定律已逐漸逼近其物理極限。當晶體管尺寸縮小至幾個納米時，微觀世界的“量子效應”便會打破傳統物理規律：電子會像掌握了“穿牆術”一般，發生“量子隧穿效應”，不受控制地穿過本應隔絕的壁壘，導致晶體管開關失靈；與此同時，芯片體積越小，單位面積內的元器件密度越高，熱量越難散發，輕則影響性能，重則可能因過熱直接損壞。這些問題都成了阻礙半導體繼續“變小變強”的攔路虎。

爲了突破這一困境，科學家和工程師們正在多條路徑上尋求突破。

材料領域裏，人們在找比硅更好的“替代品”，比如碳納米管和石墨烯。這些新材料不僅比硅薄很多，導電能力更強，散熱也更快，說不定能讓芯片性能有新的突破。

結構設計上，晶體管從2D平面轉向了3D立體，比如FinFET（鰭式場效應晶體管）像立起來的“魚鰭”，能更精準控制電流走向；更先進的GAA（環繞柵極晶體管）則用柵極把導電溝道“四面圍住”，像給電子築了道結實的圍欄，大大減少了電流泄漏。

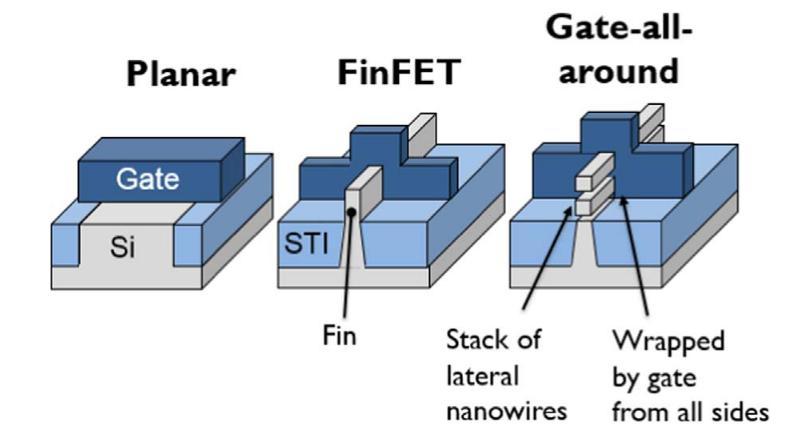

晶體管結構改革

（圖片來源：參考文獻[2]）

而在技術範式上，全新的思路正爲半導體打開新空間。Chiplet（芯粒）技術像搭樂高積木一樣，將不同功能、不同工藝的芯片靈活組合，突破單晶片面積的限制，達到了提升性能並降低成本的效果；量子芯片則跳出傳統二進制的框架，用“量子比特”的疊加態進行運算，理論運算速度可達現有芯片的上億倍，但目前處於早期研究階段；光子芯片則用光信號替代電信號傳輸數據，速度更快，能耗更低。

結語

半導體的故事，是一段從“微觀世界”改變“宏觀文明”的傳奇。它從實驗室裏一塊“怪脾氣”的材料，成長爲信息時代的“基石”，引領人類從“機械時代”邁入了“數字時代”。

未來，雖然半導體的發展之路依然挑戰重重，但人類對更高效計算、更智能生活的追求永不停歇。這塊小小的“魔力石頭”，必將在未來書寫新的篇章，幫助我們實現那些今日尚不敢想象的奇蹟。

而我們，正是這段偉大傳奇的見證者，更是參與者。

參考文獻：

[1]Li, S. (2022). From Moore’s Law to Function Density Law. In: Li, S. (eds) MicroSystem Based on SiP Technology. Springer, Singapore.

[2] A. Hikavyy, I. Zyulkov, H. Mertens, L. Witters, R. Loo, N. Horiguchi. Use of high order precursors for manufacturing gate all around devices. Materials Science in Semiconductor Processing 70, 24-29 (2017).
