如果俄烏之間打毛了，想鎖死人類技術進步，怎樣才能做到？
你想過沒有，如果俄烏之間打毛了，俄普心一橫，說不發展大家就都不要發展了，想阻止整個人類的技術進步，他該怎麼做？你第一個想到的可能就是扔“煤氣罐”，不過這將成爲全人類的公敵，逼逼是死路一條，俄普可能沒這個膽量。那要怎麼做呢？找智子來鎖死人類科技？可惜那是科幻，俄普也不一定能理解得了。
那就沒有其他辦法了嗎？真實世界鎖死人類科技真的就這麼難，真的就無從下手了嗎？其實辦法還是有的，而且很簡單，俄普只需向某個特定地方扔幾顆炸彈，人類的技術進步恐怕就會停滯很多年了。今天我們就來聊聊，人類文明是如何走到這條很容易被卡脖子的路上的，美國又是如何利用卡脖子戰術，遏制日本、中國大陸及臺灣，維持自己技術領先地位的。

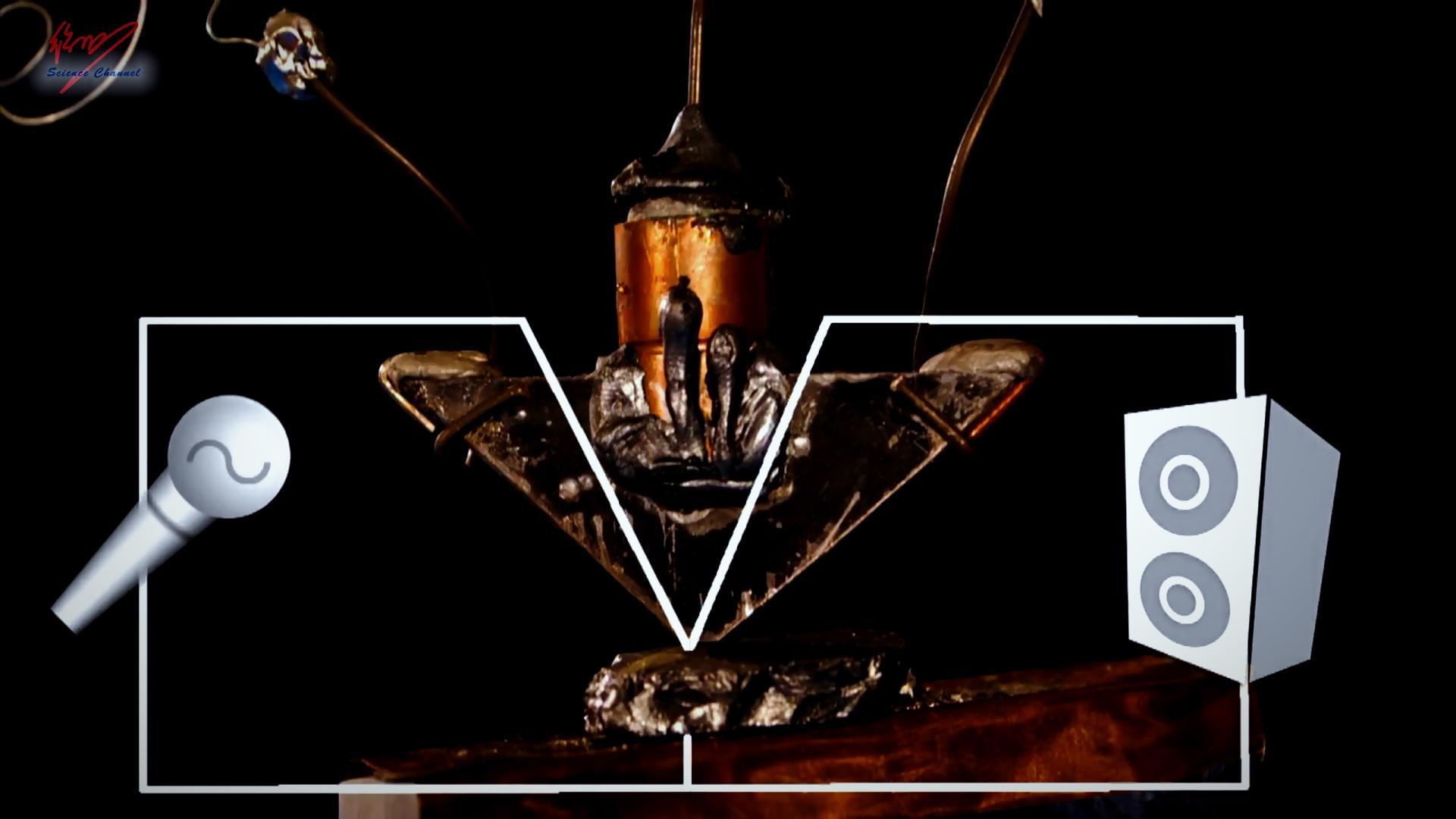

1947年，美國貝爾實驗室發明了第一個晶體管，這是一個近4釐米的船錨型結構，由鍺、銅和塑料組成，可以將麥克風的聲音放大，晶體管收音機也由此誕生，大衆消費電子產品開始普及，人類半導體電子時代由此拉開了帷幕。
1958年，美國德州儀器發明第一個集成電路，長11.1毫米，寬1.6毫米，由鍺材料製成，包含一個晶體管、三個電阻和一個電容，晶體管尺寸來到了毫米級，開啓了電子器件集成化，和小型化的新時代，計算器和計算機等設備，由此登上了歷史舞臺。
1971年，英特爾發佈世界上第一款商用微處理器Intel 4004，包含2300個晶體管，製程爲10微米，晶體管尺寸來到了微米級，個人計算機成爲可能，消費電子產品開始普及，計算機技術邁入新的紀元，爲信息時代的到來鋪平了道路。
1990年代，晶體管尺寸來到了納米級，計算機、通信、消費電子、互聯網、社交媒體、醫療、物聯網等領域得到革命性的發展，不僅改善了人們的生活質量，還徹底改變了社會的運行方式，推動了全球化和信息化進程，人類文明也開始逐漸聚集成地球村。
與此同時，芯片製造也從可見光刻、紫外光刻、深紫外光刻來到了極紫外光刻，而美國卡脖子技術也從粗暴的“強卡”，變成了看起來更文明一點的“光卡”、“誘卡”，目的當然還是千年不變，那就是誰當老二，我就卡誰！
1980年代，日本半導體蓬勃發展成爲全世界的龍頭，經濟上也來到了老二，榮獲了被卡脖子的資格。美國於是在1986年強迫日本簽訂半導體協議，禁止日本在全球範圍內低價傾銷半導體，是不是和現在中國電動汽車受到的待遇相似？還有就是日本必須讓出20%的國內半導體市場給美國企業，這就是所謂的“強卡”。結果美國半導體沒怎麼雄起，日本卻開始下滑，而韓國和臺灣則趁機崛起，相當於河蚌相爭，漁翁得利。
現在中國大陸也來到了經濟老二，臺灣則來到了半導體代工老大，都有了被卡脖子的資格，美國於是又開始出手了，左手“光卡”，右手“誘卡”，忙得不亦樂乎。
所謂“光卡”，就是用光刻機卡脖子的意思。但光刻機並不是美國生產的，爲什麼美國能長臂管轄呢？其實“光卡”卡的是最關鍵的極紫外光刻，而極紫外光刻，如果不是美國犯下的一系列嚴重錯誤，根本不需要像現在這樣淘神費力地間接施壓荷蘭，直接就可以卡住中國的脖子了。

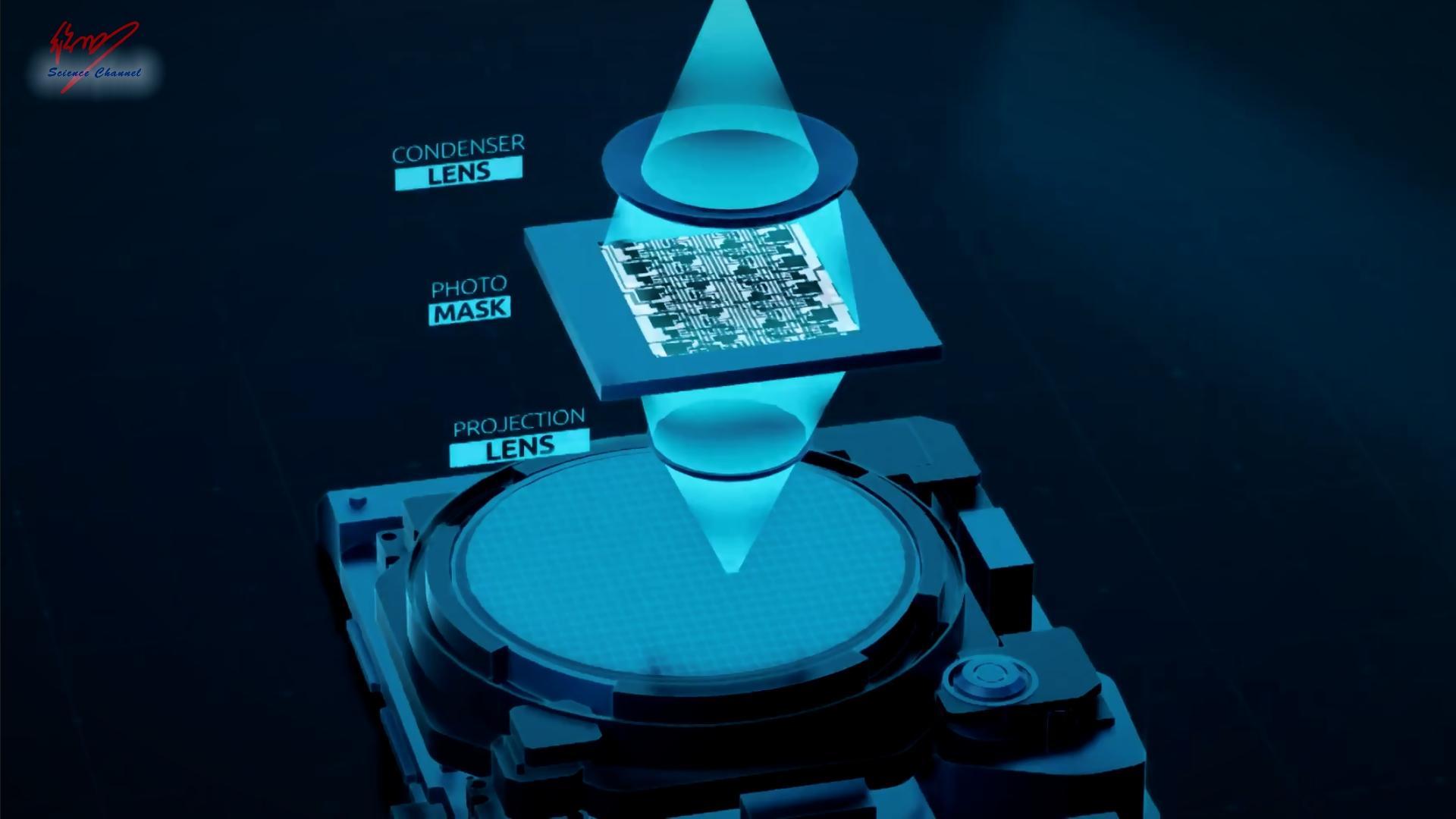

所謂光刻，就是通過光刻機在硅基板上製造微小的晶體管，波長越短的光，可以製造的晶體管越小，7納米以前的製程一般要使用248或193納米波長的光，這叫深紫外，而7納米以下就要使用13.5納米的極紫外光刻了。
最早的光刻出現在1960年代，1970年代末開始逐漸使用g線（436納米）和i線（365納米），然後是248納米及193納米的深紫外線（UV）。爲什麼波長要越來越短呢？你可以想象一面塗滿軟泥的牆，你需要把球（光子）一個個扔過去，砸出一條條線段。如果你用籃球，你可能最多能砸出10釐米寬的線段，用網球你可能砸出3釐米寬的線段，乒乓球可能2釐米，如果再用小鋼珠，你就可能砸出幾毫米的線段。所以光的波長越短，光刻能實現的分辨率就越高。
1980年代，美國貝爾實驗室和能源部三個實驗室相繼開始研發極紫外光刻，由於資金需求極大，1997年美國能源部與英特爾、AMD和摩托羅拉達成協議，由他們投入25億美元合作開發，成果歸美國政府，並由國防部來分配使用權，後來硅谷集團（SVG）也參與了進來。
與此同時，日本的佳能、尼康，荷蘭的ASML也在進行極紫外光刻研究，但日本最終折戟沉沙。雪上加霜的是，由於佳能、尼康是當時行業巨頭，樹大招風，美國拒絕向它們授予技術許可，而ASML和SVG則成爲唯二的參與者，緊接着ASML在2001年收購了SVG，EUV技術因而被獨家納入了ASML的囊中。
但EUV技術極爲複雜，需要有多層膜的反射鏡，這種鏡子要求極高，每層膜的厚度都在納米級，表面光滑度需達到亞納米級，相當於在一個國家那麼大的平面上，缺陷最多隻能凸起1毫米高，因此需要把缺陷定位後，一個分子一個分子地用離子束成形等技術敲掉，據稱只有德國的蔡司公司能夠製造。
再加上光源穩定性、真空系統、系統集成和工藝控制等難點，ASML直到2012年才讓這項技術達到足夠成熟，但這時候它已經沒有錢來進行大規模生產了，然後英特爾、臺積電、三星分別投了41億、14億和9.7億美元，一共獲得了AMSL25%的股份。
但英特爾緊接着就犯了一個巨大的錯誤，到現在都還在買單，他們沒有購買ASML的第一代EUV光刻機，導致臺積電最先採用這項技術，生產能力很快就超過了英特爾，並且在市值上一路狂奔。當時英特爾股價分別是臺積電的2倍和英偉達的15倍，而現在臺積電已反超英特爾4倍，英偉達更是把英特爾甩得尾巴都看不見了。
所以縱觀EUV光刻的整個歷史，你就可以發現，美國和英特爾實際是犯了一系列的嚴重錯誤，拱手把這項技術讓給了ASML，形成了今天這種一家獨大的壟斷局面，如果當時不授權給ASML，這項技術有可能還在美國手中，當然，也有可能根本就無法變成現實。
爲什麼我要說這個EUV光刻呢？你知道工業革命之後的下一次大革命是什麼嗎？現在來看應該就是人工智能革命，那麼人工智能革命的關鍵又是什麼？毫無疑問——芯片，而且是7納米以下的芯片，沒有芯片，就不會有通用人工智能AGI，沒有芯片，所有的大模型就只能在那兒喫灰。
那麼7納米以下芯片，關鍵又是什麼？毫無疑問，是EUV光刻機，這是人類下一個發展階段將要廣泛依賴的最高精尖技術，人類文明發展到現在所有技術的集大成和巔峯，一臺機器就有180噸，45萬套零件。
那麼“誘卡”又是什麼呢？人類科技有一個軟肋，那就是越高精尖的技術，集中度越高，越容易被摧毀，就像針尖，掰斷整個針就廢了。而臺積電依靠數十年來積累的專利和技術優勢，已經壟斷了全球中低端芯片生產的60%，高端先進芯片的幾乎全部。這意味着臺積電要是出問題的話，整個人類文明的進程可能都要中斷，對美國來說這是絕對不可接受的。
所以美國就出錢出政策，半挾半誘臺積電去美國建廠，日本、歐洲也趁火打劫，出臺優惠措施讓臺積電去發展，從而把雞蛋分散到多個籃子裏，避免一籃子被全部打破。這本質上還是卡脖子，誘惑你，逼你就範，當然，這對臺積電可能也是好事，可以得到更大的發展。
但臺積電還不是針尖，是針尖稍靠下一點的地方，真正的針尖是荷蘭的ASML，也就是美國拱手送技術的地方，ASML是目前世界上唯一製造先進芯片生產設備的地方，尤其是用於7納米以下製程的極紫外光刻機（EUV），更是隻有ASML能夠製造出來。
所以你就知道，俄普如果心一橫，乾脆大家都不要發展了，想要阻止人類文明的科技進步，怎麼做才最有效了吧？離它最近邊界1500公里之外的ASML。
不過日本宣佈已生產出另一條路線的納米壓印光刻機，可以製造2納米的芯片，如果是真的，人類文明就太有韌性，真的太會找出路了。所以這世界上可能並沒有真正的壟斷，有的只是殘酷的競爭，而這也正是人類文明能夠不斷髮展的基礎。
