家庭裝修電路改造時，大家對於接線，也要尤爲的關注。

家裝電路的接線，大致來說就是三處：一是配電箱，二是底盒，三是燈。

這裏面就牽扯到了插座的接線，開關的接線，以及保護開關的接線等等。

其中，對於家裏的插座來說，有一根生命線尤爲的重要，千萬不能夠忽視，家裏改電路的時候一定要盯住。

本期分享：插座的地線以及插座的接線。

全文分成三大部分：插座的地線有什麼作用？如何判斷家裏的地線是否有效？

插座的地線如何接線？

地線有什麼作用？

電路中的地線，其實就是爲了避免家用電器或者電路發生漏電，對人體造成傷害。

其工作過程，就是把可能帶電的金屬殼上的電引到大地，避免通過人體。

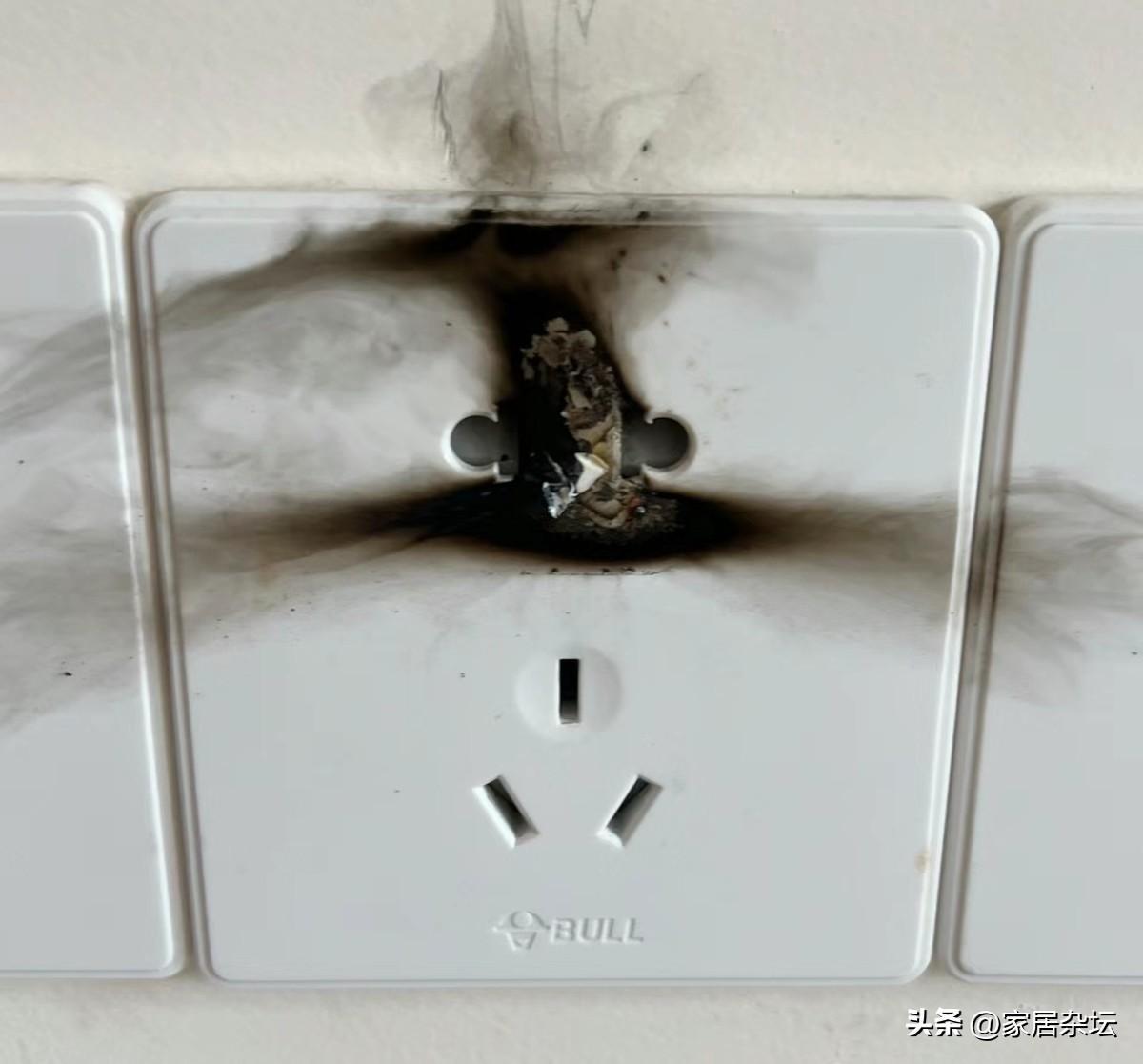

如果沒有地線，一旦設備或者電路發生漏電，人體接觸到這些漏電的物體以後，漏電的電流就可能經過人體，然後導入大地，發生觸電事故。

地線準確的稱呼，應該稱之爲保護零線。所以，地線其實也是零線的一種，只是起到電路保護的作用，而不起到工作的作用。

而對於家用插座來說，它的地線是通過以下方式起到保護和作用的。

當插到插座上的電器或者是電線產生漏電以後，會通過導體向外傳輸。

而地線的規範要求，其接地電阻小於或者是等於4Ω，這個電阻遠遠小於人體的電阻。

所以，當產生電流以後，電流肯定是通過電阻小的進行傳輸。

所以，這時就不會經過人體，而是經過電地線直接導入了大地。

另一個方面，就是地線將漏電的電流導入大地後，如果我們家裏安裝有漏電保護開關，那麼漏電保護開關就會檢測到電流的矢量和不爲零。

這個也就是說，此時火線和零線中的電流不相等。

當這個電流矢量和大於漏電保護開關的動作漏電電流，例如16毫安時，那麼漏電保護開關就會跳閘進行保護。

這也是我們所常見到的家裏漏電保護開關跳閘的一個非常重要的原因。

由此可以看出，地線的作用是非常大的，一旦漏電保護開關失效，那麼地線就成了保護生命的一根保護線。

如何判斷家裏的地線是否有效？

可能很多朋友對於電路的連接不太瞭解。

爲此，個人建議大家，可以採取以下的簡單方法來檢測一下地線是否有效連接。

1、要看入戶處是否有地線

因爲地線是通過整個系統接入接地系統的。如果入戶處沒有地線連接到我們家裏的插座，插座即使有地線，也是假地線。

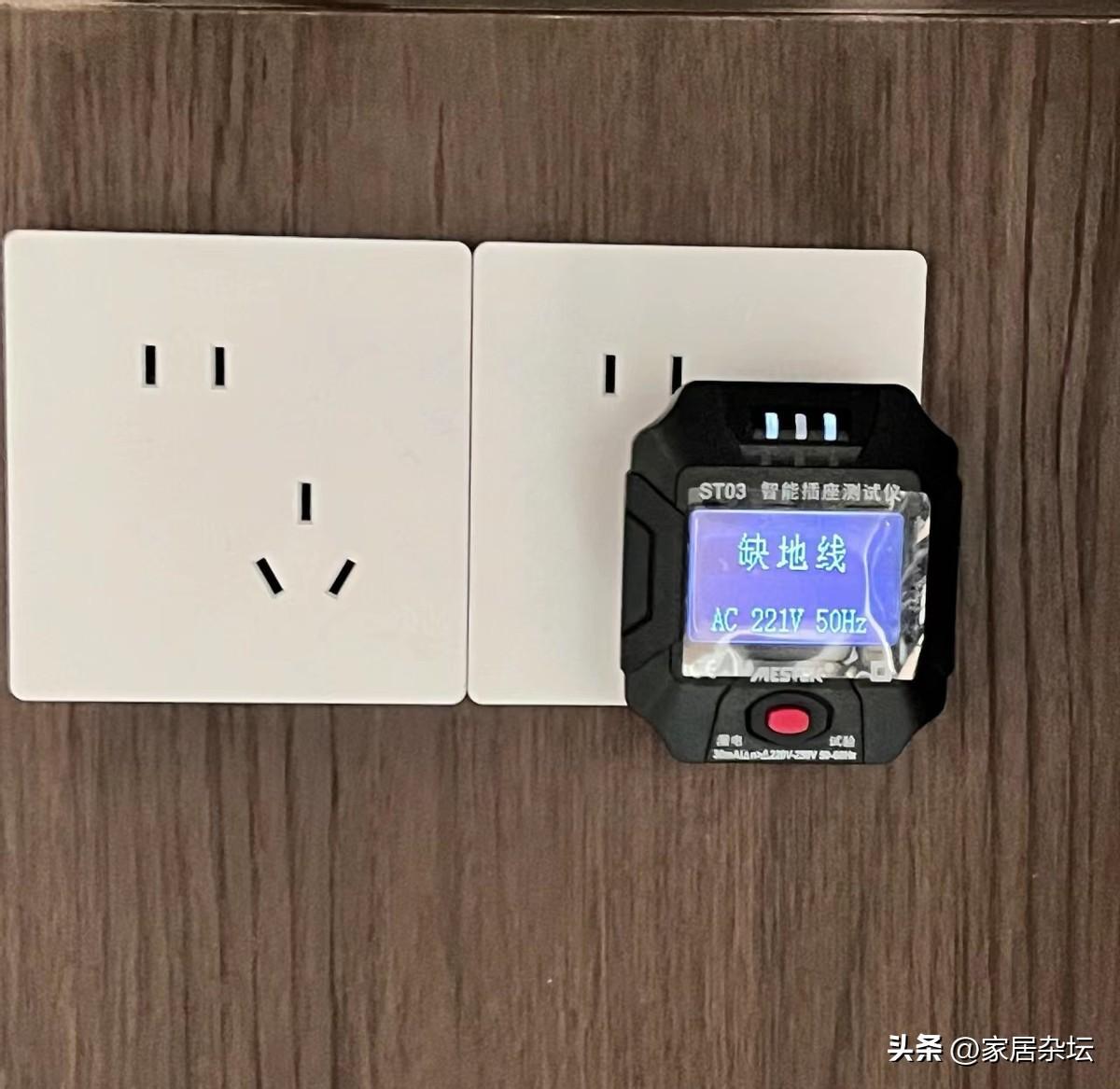

2、使用側相儀來進行檢測

現在有很多檢測電路的電氣儀表。比如測相儀，我們把測相儀插在插座上，可以準確的檢測出是否有地線。

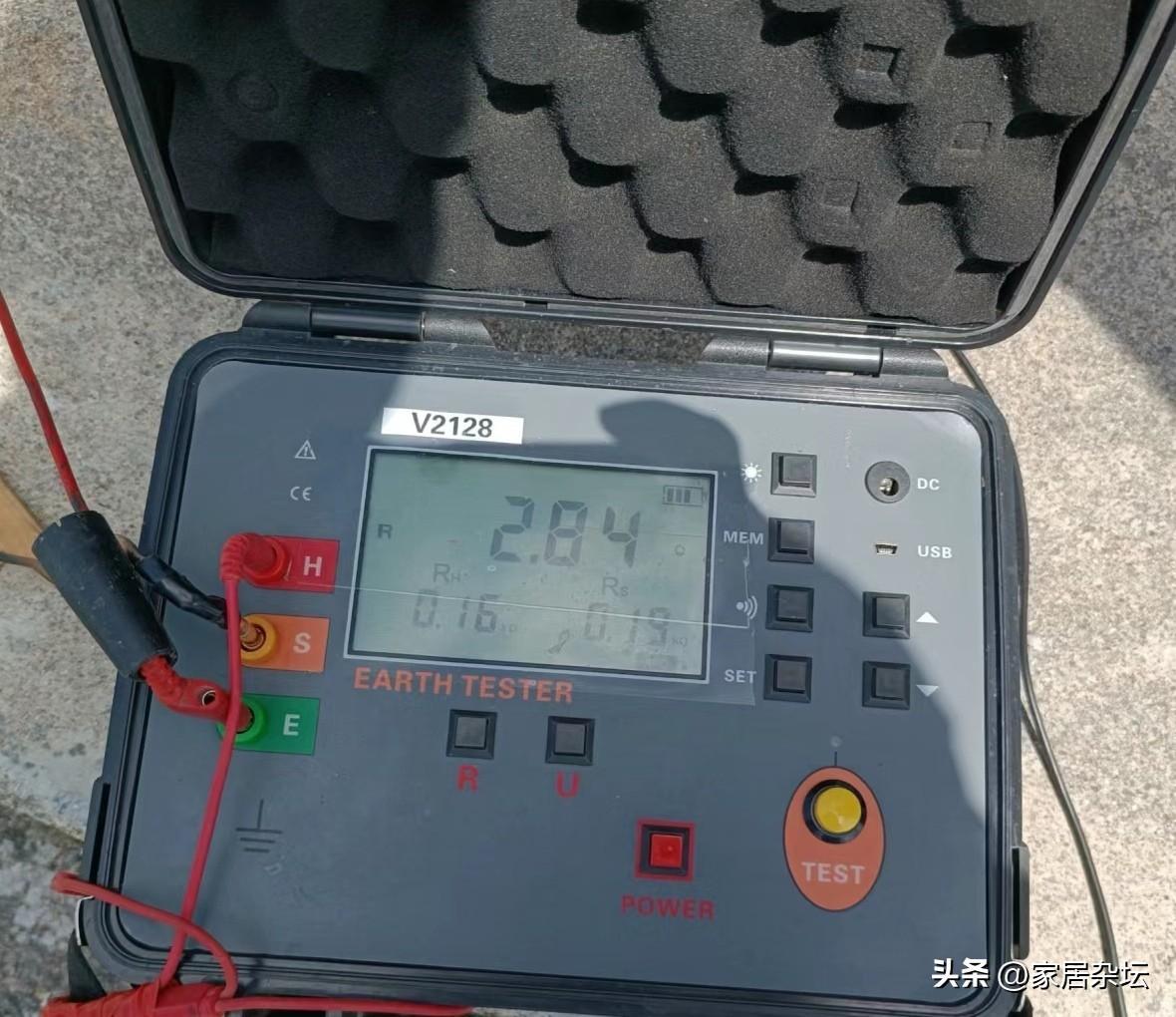

3、測接地電阻

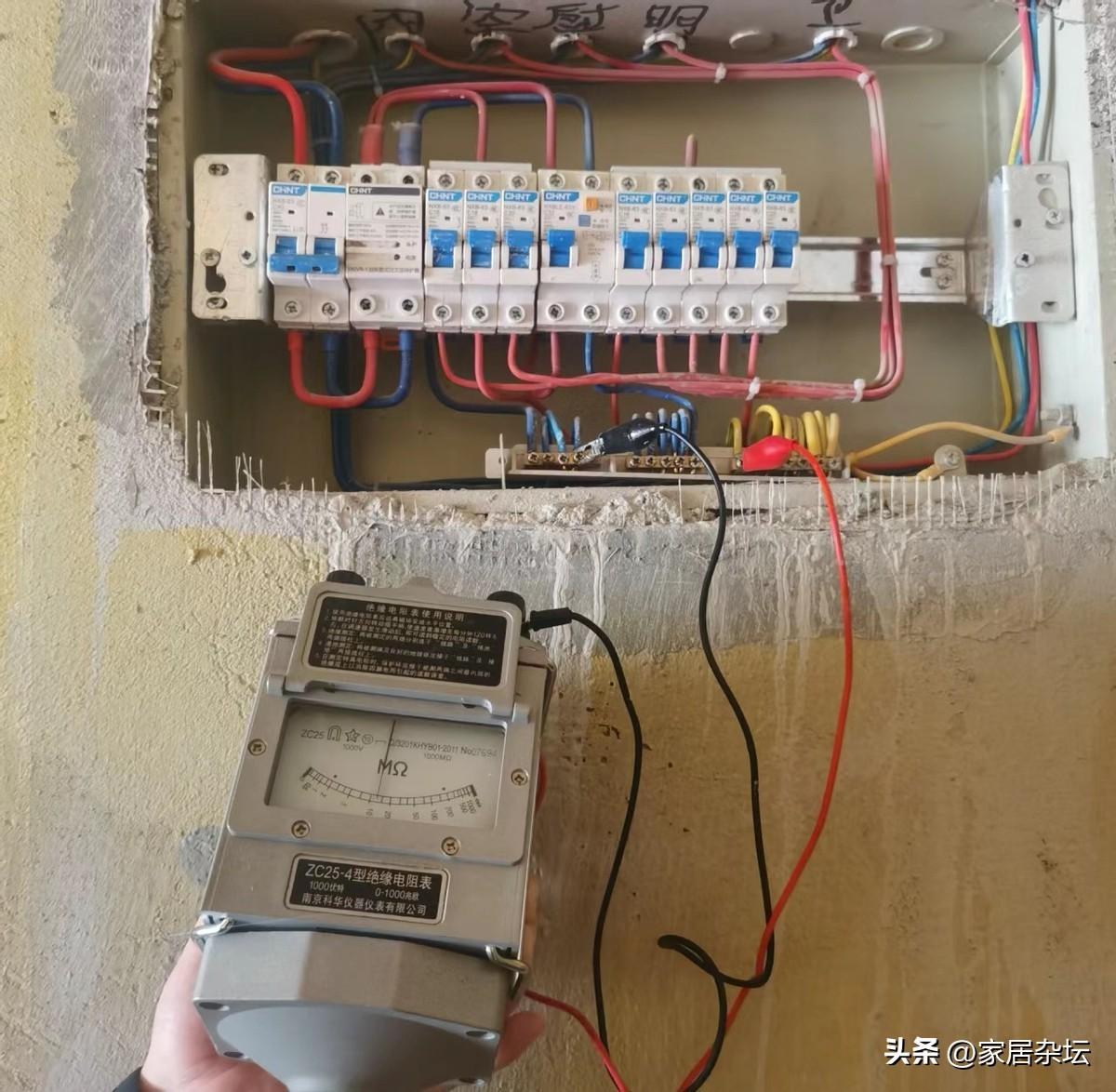

這一點，要使用專業的搖表來進行檢測。檢測就是對整個地線進行檢測其電阻值。這也是建築電氣施工時常採用的方法。檢測出來的電阻值，一般是小於等於4歐姆。

插座如何接線？

既然地線有這麼多的作用，那麼我們也就有必要把地線接好。

而對於家裝改造電路來說，應該從入戶處一直到各個插座處，都要做好地線的連接。

對此，我們可以通過以下幾個方面來進行把握插座的地線。

（一）—— ——入戶端的地線

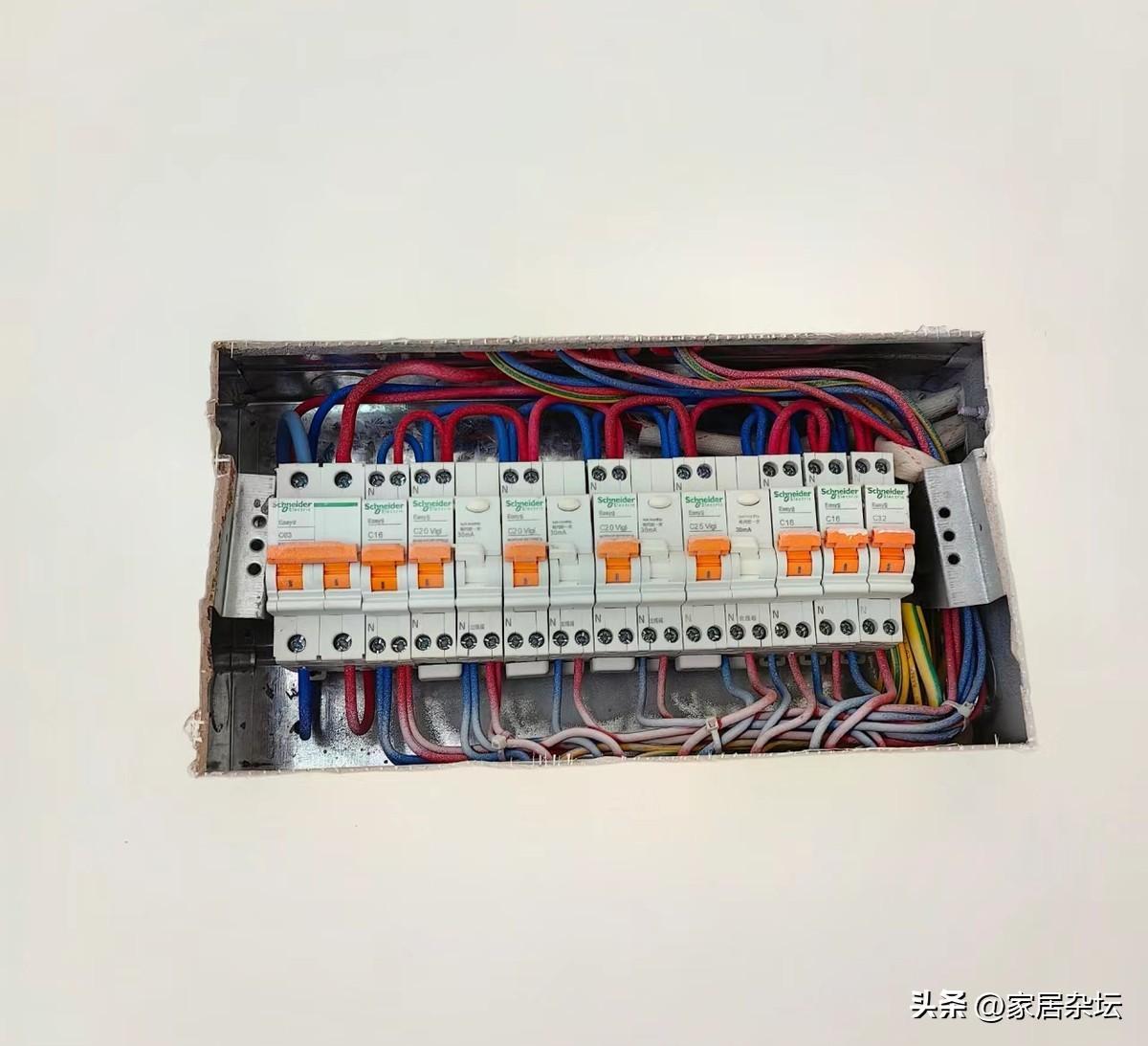

對於我們家庭用電，在室內都有一個配電箱，配電箱上面的電源來自於室外的電錶箱。

我們可以打開我們家裏的配電箱，這時會發現，裏面的進線處，一般都是接進來有三根線。

這三根線，一般是通過顏色區分的。有一根是淡藍色的；有一根是黃、綠、紅三種顏色中的一種；另外一根就是黃綠雙色線。

其中，那一根黃綠雙色的線，就是進入到我們家裏的地線。

如果我們配電箱裏沒有一根黃綠雙色的線，那麼是不符合規範要求的。大家可以找供電局或者相關部門進行解決處理。

（二）—— ——地線的佈線

對於我們室內電路來說，就是從室內配電箱一直到各個插座底盒。

在這個所有電路敷設安裝的過程中，都必須同時敷設安裝地線。

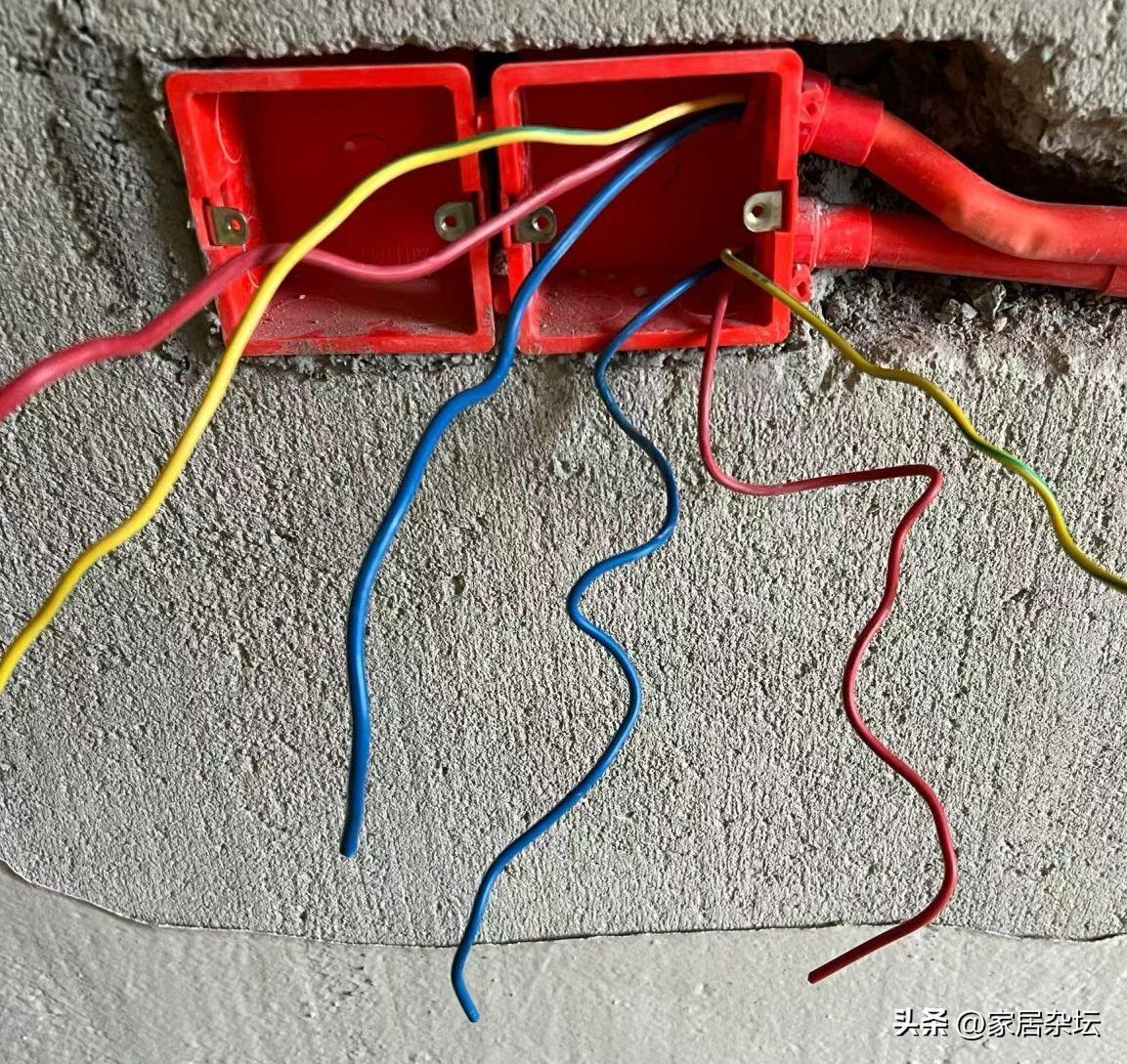

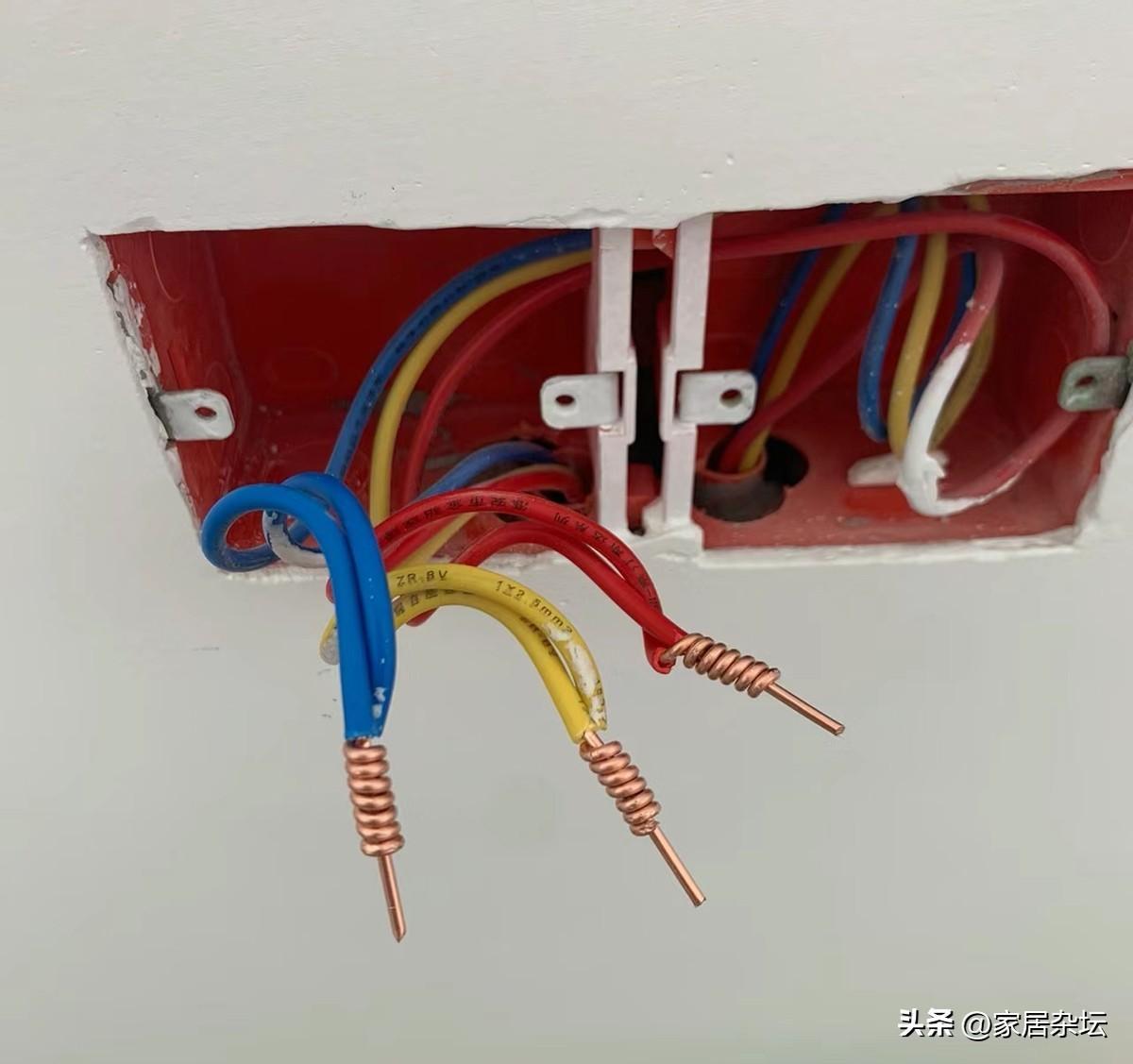

意思也就是說，如果我們從配電箱穿一個插座的迴路的電線，那麼這裏起碼要穿三根線，一根火線，一根零線，還有一根地線。

而且，這根地線，應該是每個迴路都是全程貫通的，中間不允許有任何的斷點，否則這根電線就失效了。

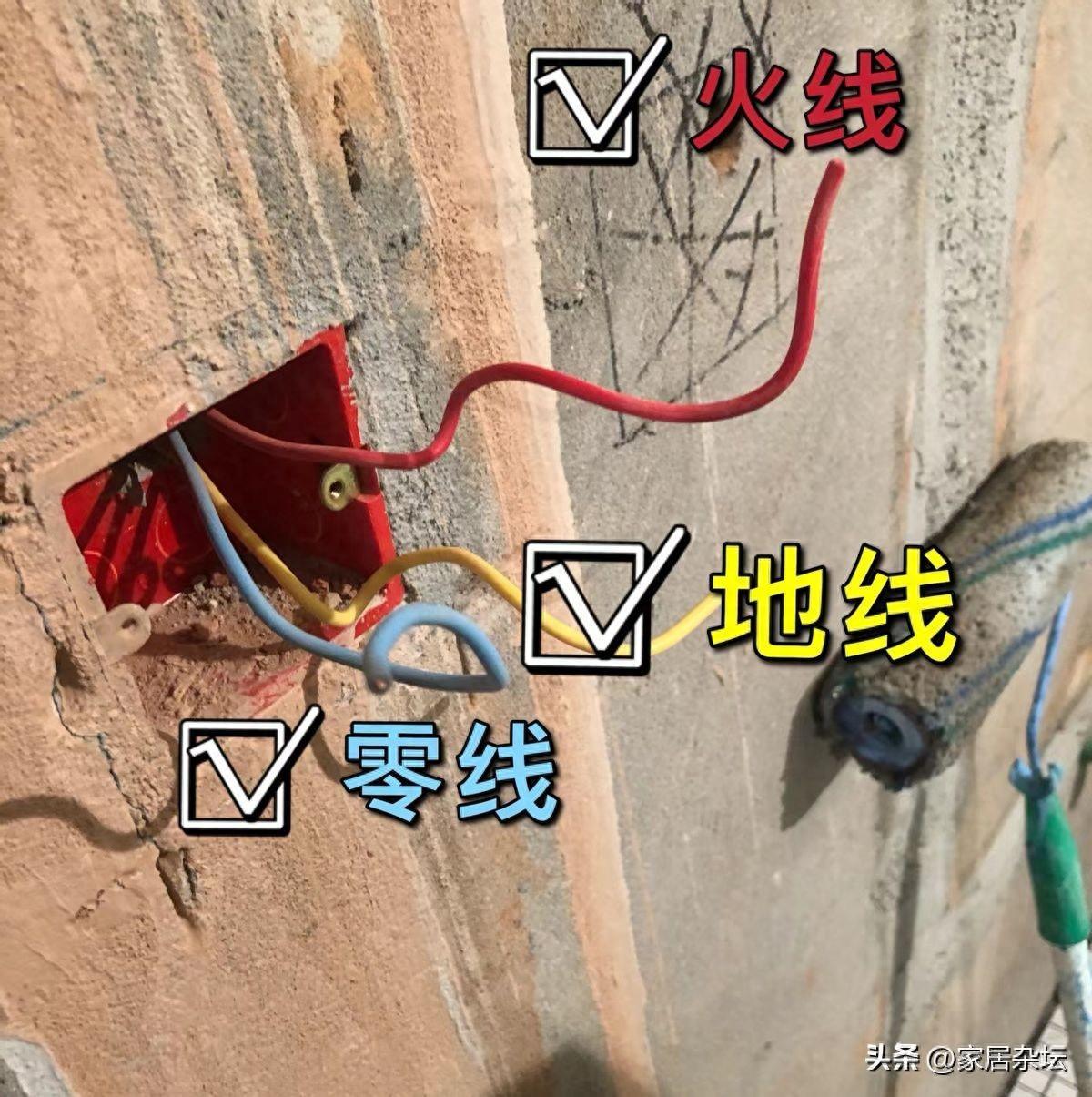

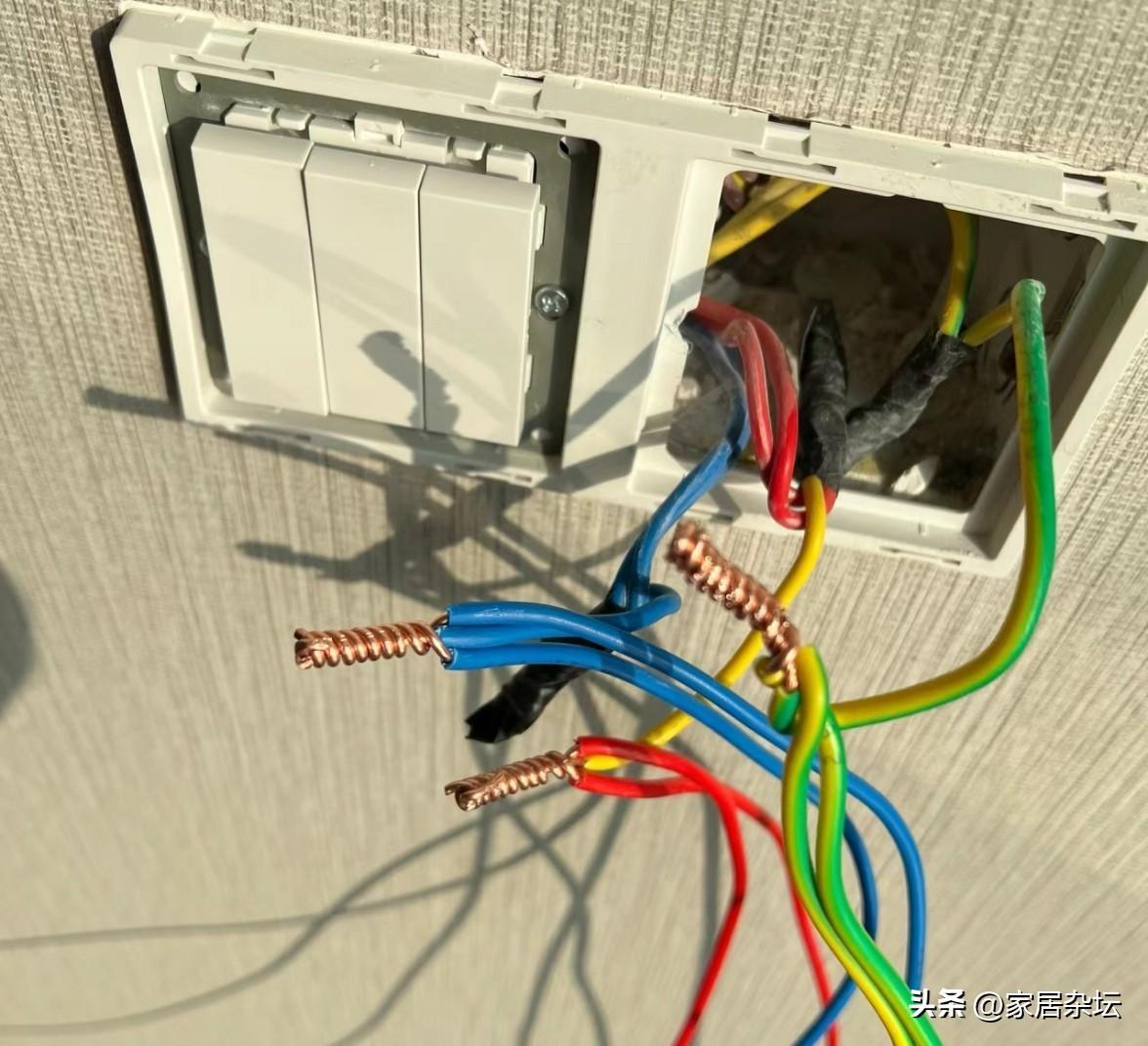

此時，我們在室內所穿的電線中，火線一般也是黃綠紅三種顏色中的一種，零線一般是淡藍色，地線同樣也是黃綠雙色線。

因爲我們家裏改造電路的時候，大家可以從配電箱內去看各個迴路的線管內是不是都有一根黃綠雙色的線。

當然了，這裏有一個迴路除外，就是照明迴路，可能有些電工就不給穿地線了。

（三）—— ——地線的接線

對於家用電路來說，電線的接線，一般是包含兩個部分。

第1個部分就是室內配電箱地線的接線；第2個部分就是室內插座的地線的接線。

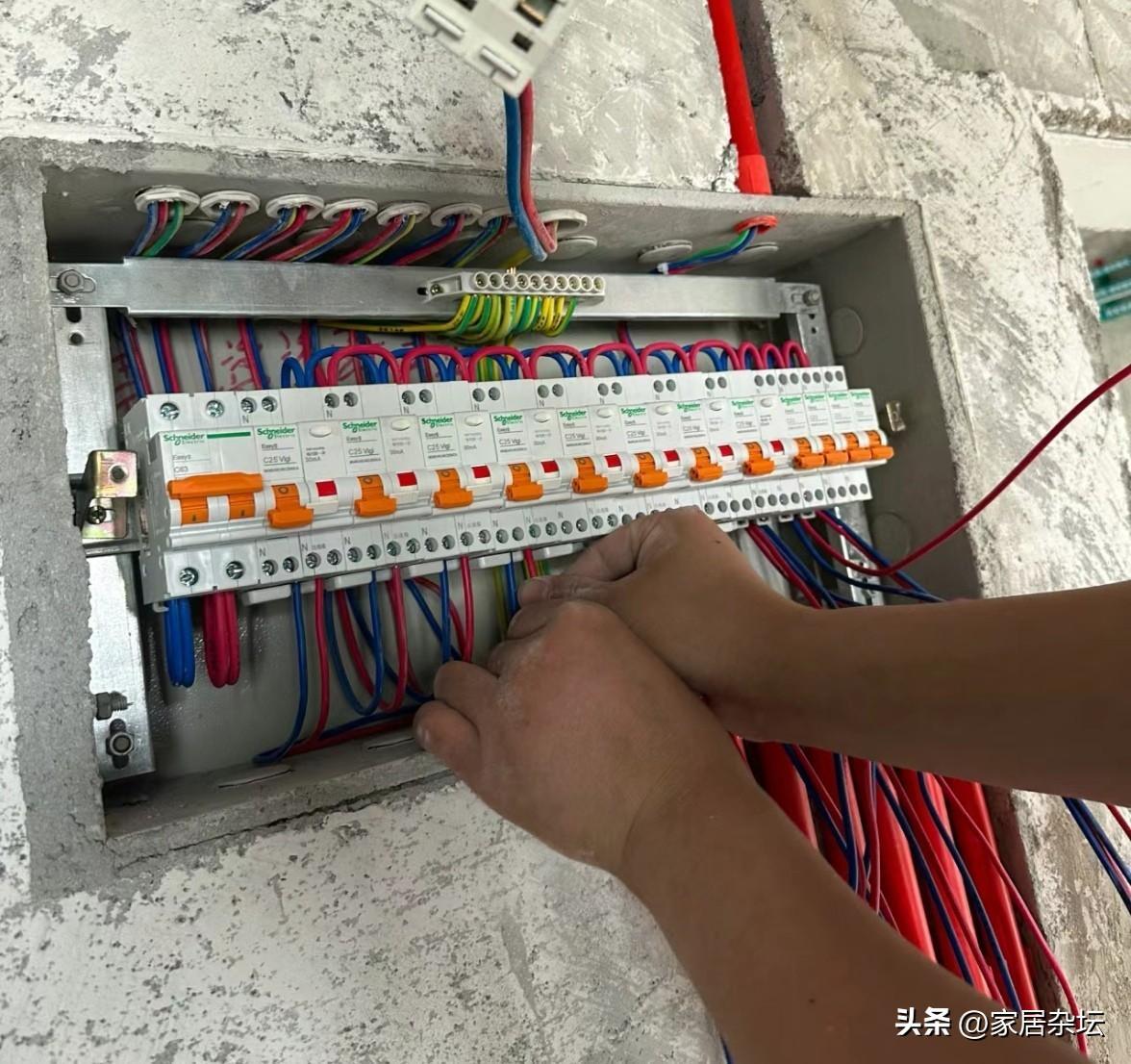

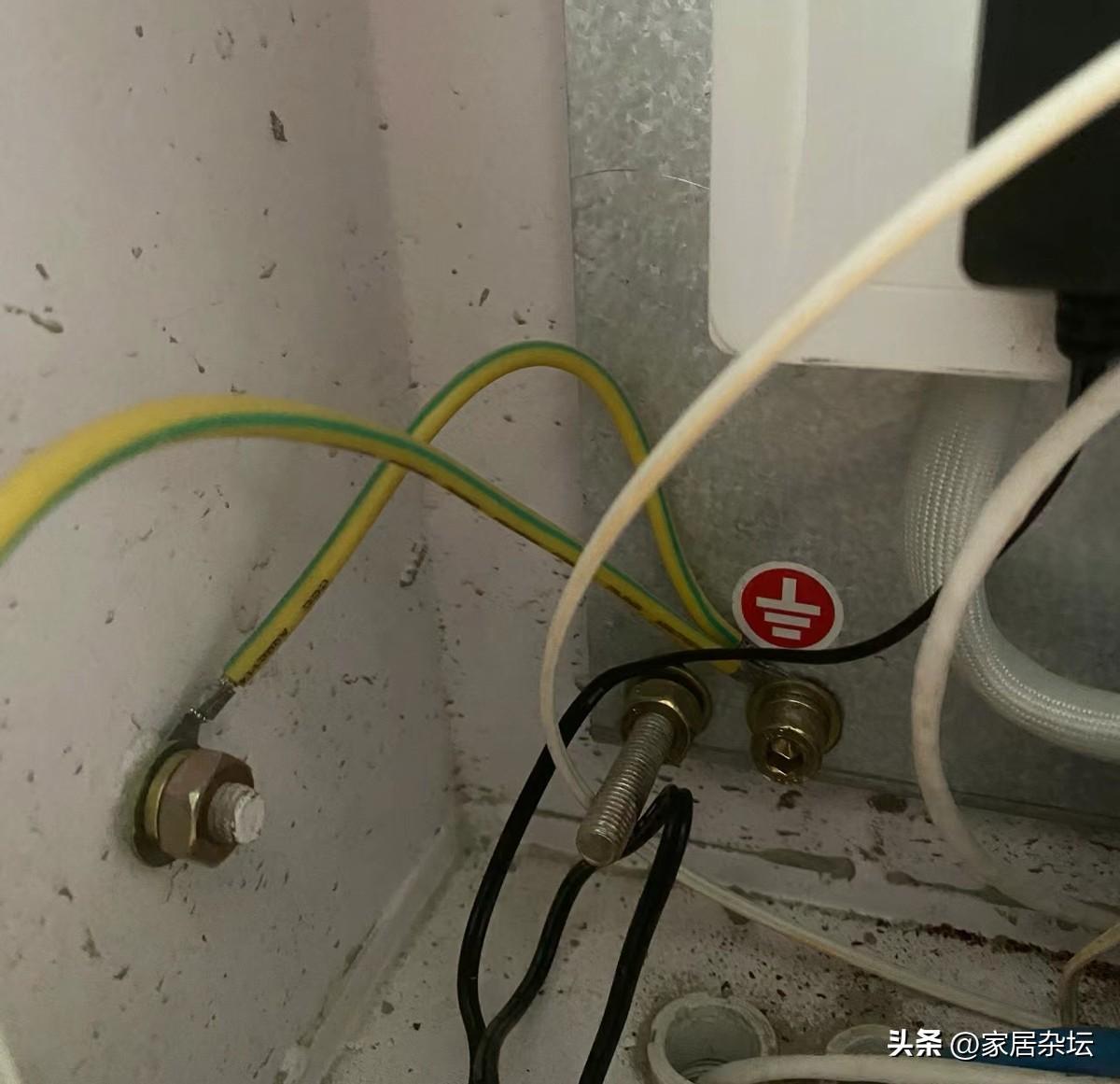

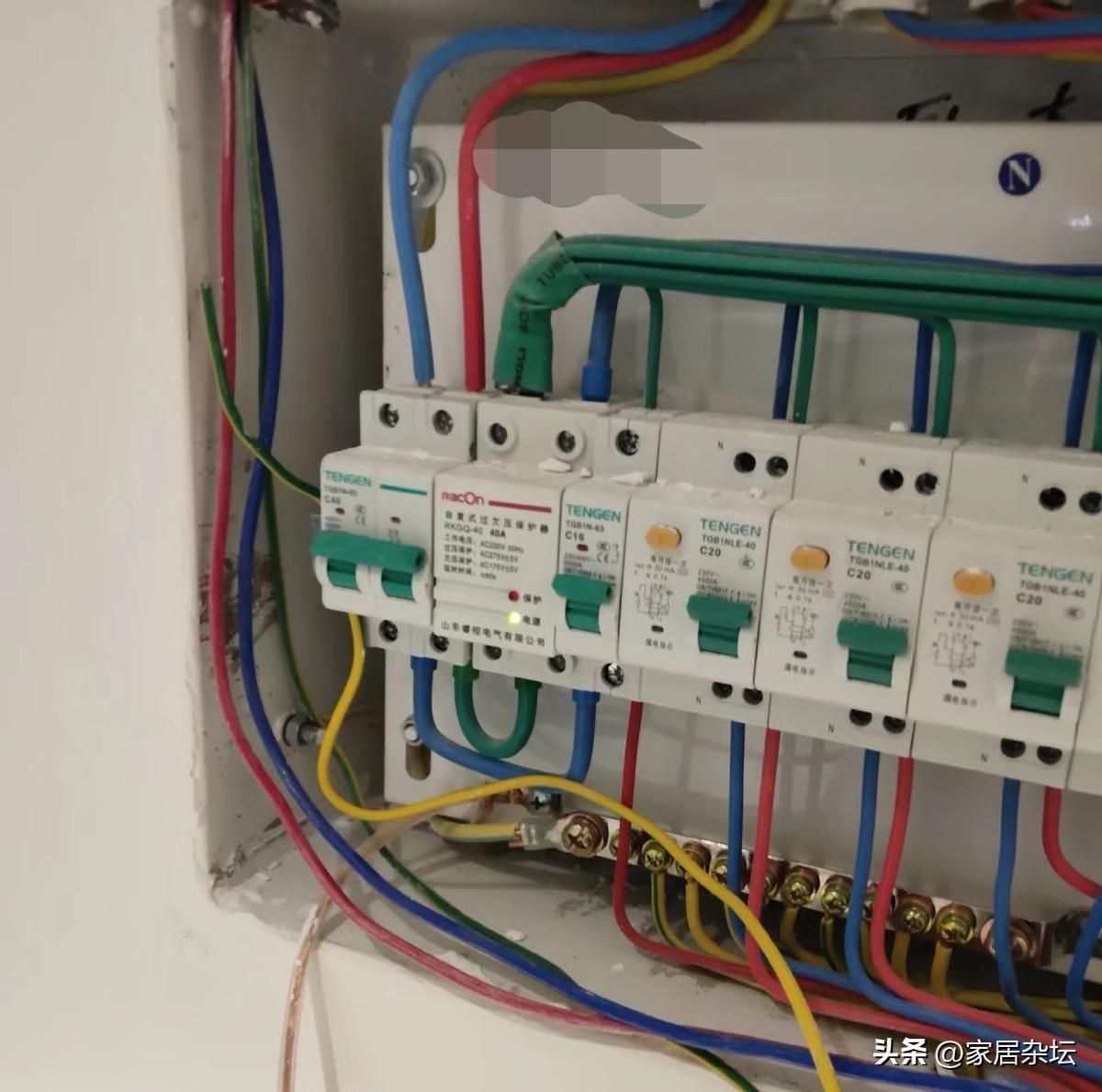

對於配電箱的地線的接線，就是把所有的地線都連接到共用的接地端子排上。

所以，我們就會看，到我們配電箱內有一根銅排，銅排上連了一排黃綠雙色線。

而這根銅排的另一頭，連接的就是從電錶箱引過來的入戶的總地線。

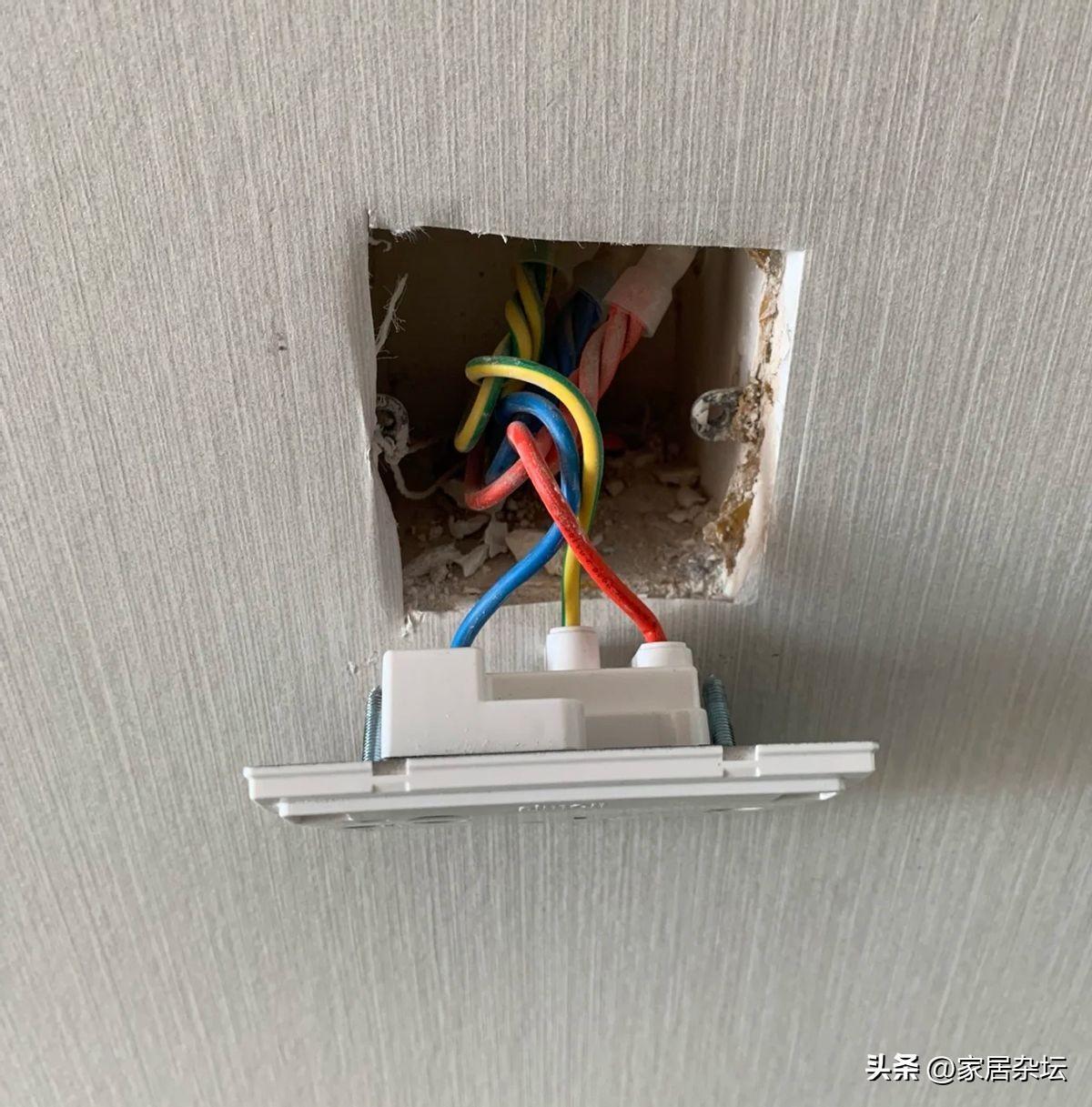

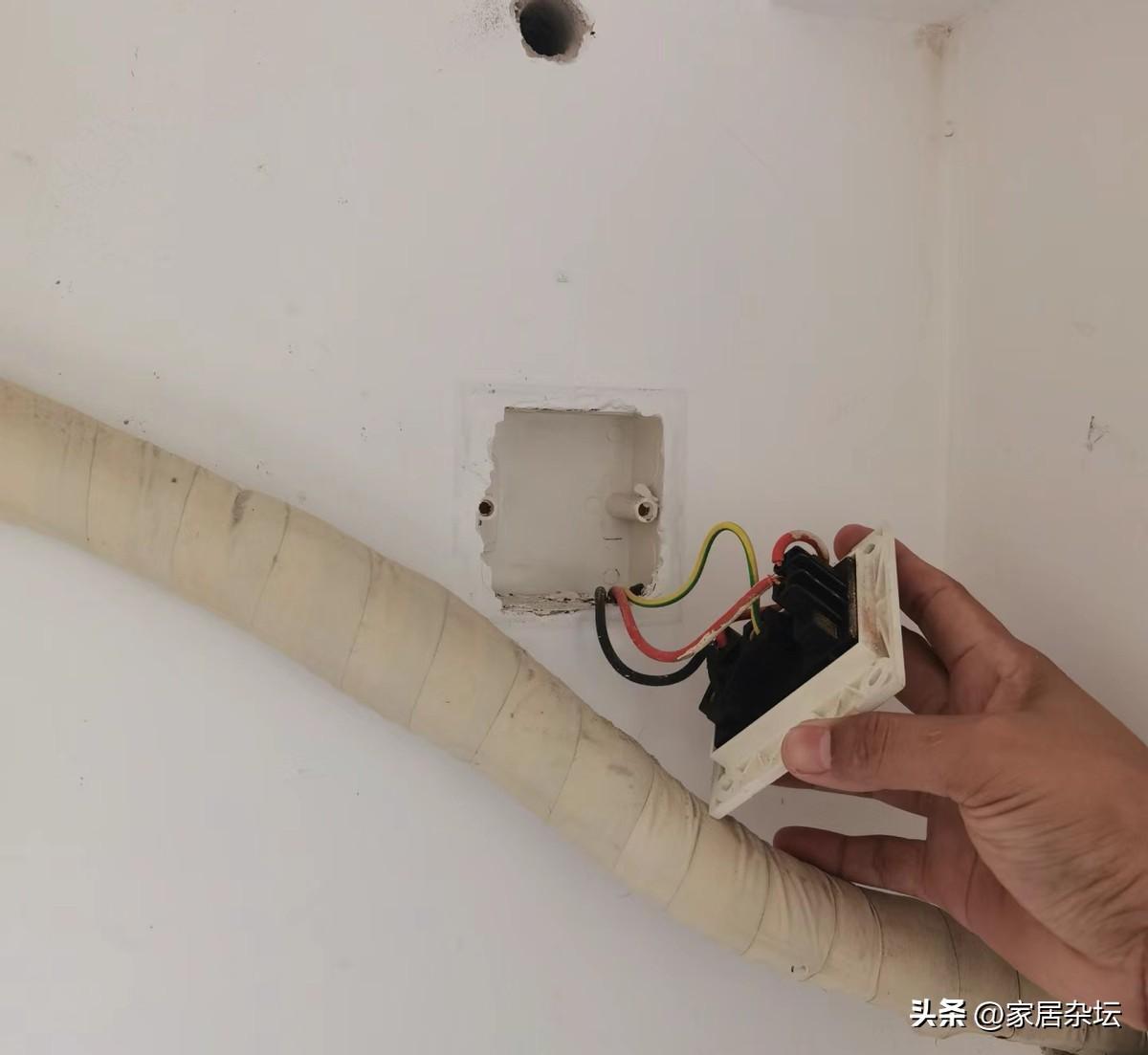

對於插座接線而言，一般我們就是區分火線，零線和地線。

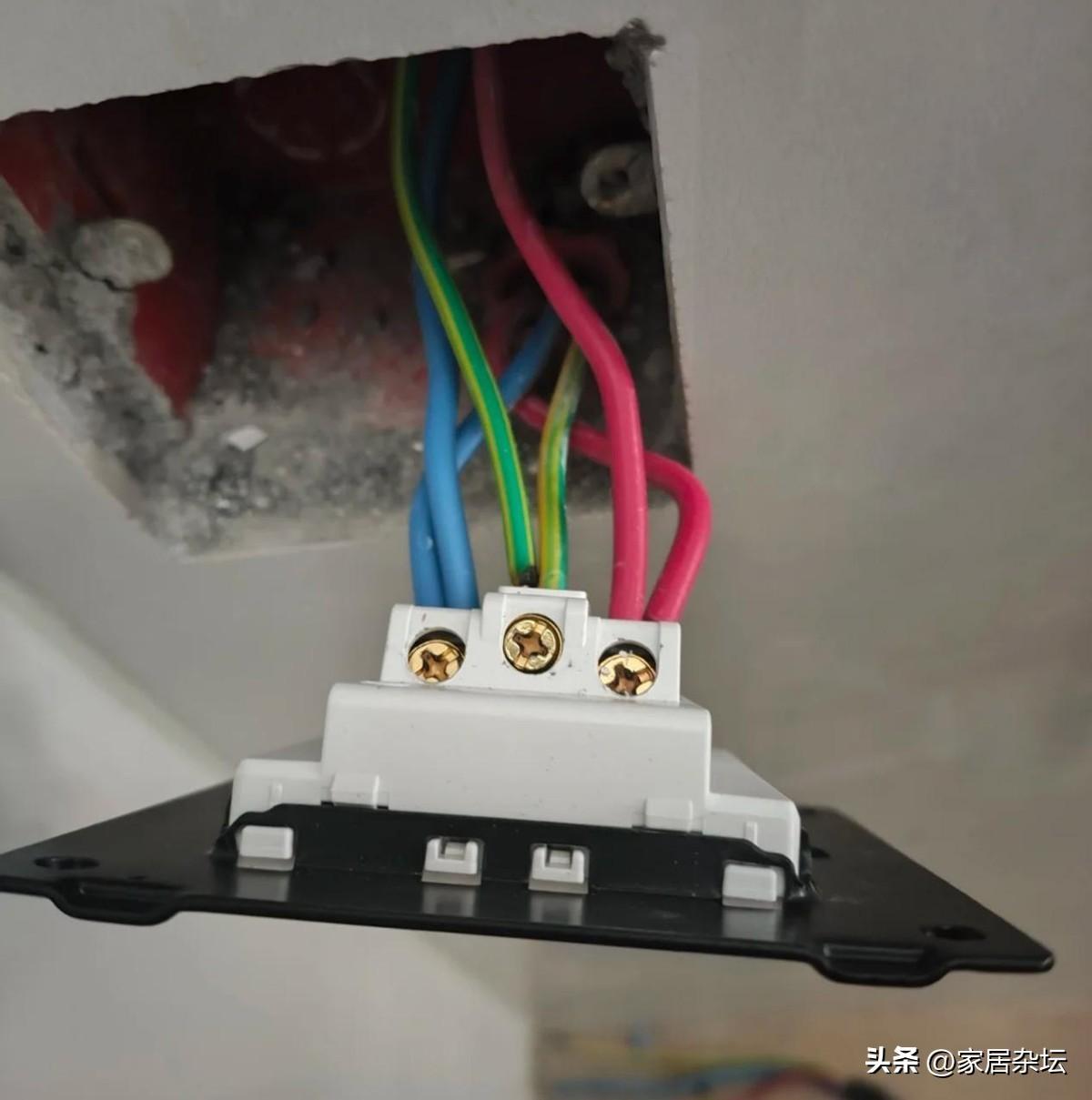

常規的區分方法，就是面向插座：左邊是零線，右邊是火線，上面那個孔就是地線。

所以說，這根地線，一般是接在三孔插座的上孔。

對於照明迴路而言，一般要求也是佈置地線。但是，至於是否在末端連接，要看具體的情況。

如果我們家裏安裝的是大型的金屬燈具，那麼一般要與金屬燈具的外殼做地線的連接。

如果只是安裝的普通的塑料的絕緣類的燈具，那麼地線的末端，是可以不連接的。

這樣就是通過入戶的地線，到室內佈置的地線，到最終各個末端的連接，完成整個接地系統。

所以，最後奉勸大家，就是家裏電路改造，一定要盯着線管裏面穿的線以及具體的連接方式，保證地線完整有效。

寫在文末

地線，在家裝電路中的作用是不可替代的，是必須要有的，這一點大家一定要注意。

本期給大家分享的是家裝電路中地線的作用以及連接的方式，還有就是檢測的方法。分享到這裏就結束了，歡迎大家在評論區留言、評論，並記得點擊關注。#頭條首發大賽#
